液冷PACK箱外壳箱体精密制造工艺解析：高精度、防渗漏、耐腐量产方案
发布时间:
2026-08-05
高密度储能、数据中心液冷散热场景离不开液冷PACK过滤机箱，箱体精度、密封、防腐直接决定系统寿命。珠海椿田科技掌握DFM优化、五轴CNC、低变形焊接等全套精密工艺，可完成箱体加工、...

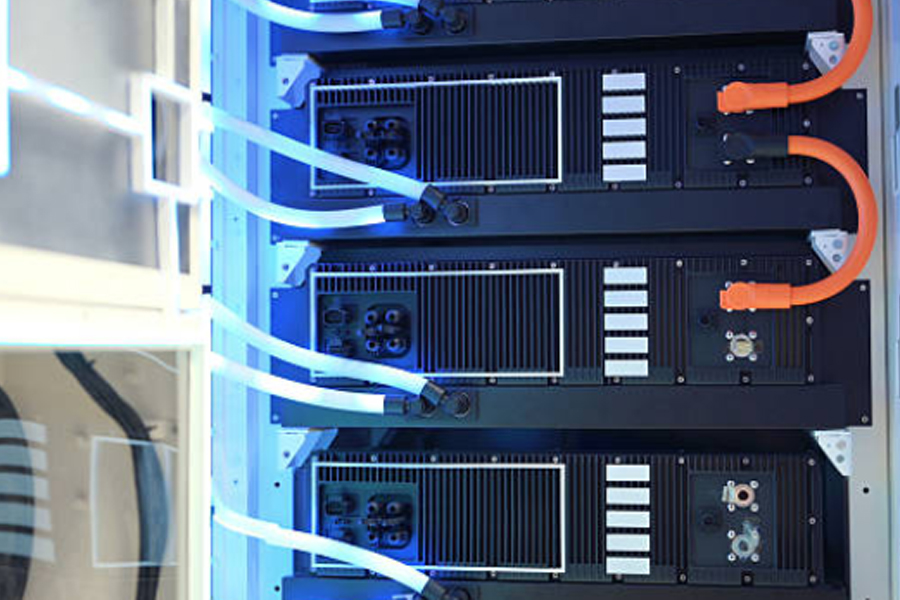

随着高密度储能、大型数据中心与高端工业散热场景快速迭代，传统风冷机柜已无法满足高功率设备的散热、防尘与绝缘需求，液冷PACK过滤机箱成为液冷散热系统的核心配套部件。PACK液冷箱体作为冷却液循环、杂质过滤、压力缓冲的承载载体，其外壳的尺寸精度、密封性能、结构强度、防腐耐温性直接决定整套液冷系统的运行稳定性与使用寿命。
液冷PACK箱外壳区别于普通储能机柜、工业机箱，兼具精密流体适配、高压密封、长期耐腐蚀、高装配精度四大核心要求，制造工艺门槛极高。珠海椿田科技依托十余年精密柔性智能制造经验，打破传统单一钣金加工模式，打造箱体精密制造+内部配件集成+整机调试+端到端直发的全链路服务体系，覆盖从DFM结构优化、精密钣金加工、精密焊接、精加工、防腐防护、压力测试到整机成套组装、合规核验、直接交付的全流程，完美解决行业普遍存在的渗漏、变形、精度偏差、防腐失效、多供应商对接繁琐、整机适配性差等痛点，为客户提供即用型液冷PACK箱体整机解决方案。
液冷PACK箱外壳核心制造难点
液冷PACK箱体长期接触冷却液、长期承压运行，且需与过滤模组、管路、密封件精准匹配，制造过程中极易出现各类质量问题，核心难点集中四点：
尺寸精度要求严苛：箱体法兰面、密封圈安装槽、管路接口公差需控制在微米级，平面度偏差过大会直接导致密封不严、冷却液渗漏，行业主流标准要求关键安装面平面度≤0.2mm/m²。
焊接变形控制难度大：箱体腔体薄壁结构多，传统焊接易出现翘曲、凹陷、应力残留，造成后期装配错位、密封失效。
防腐与密封性要求高：长期浸泡乙二醇、去离子水等冷却液，普通钣金工艺易出现氧化、涂层脱落，同时需耐受系统动态压力，杜绝微渗漏。
柔性适配性强：不同功率、不同场景的PACK过滤箱体结构差异大，小批量多品种定制需求多，传统刚性产线难以兼顾精度与交付效率。
液冷PACK箱外壳全流程精密制造工艺

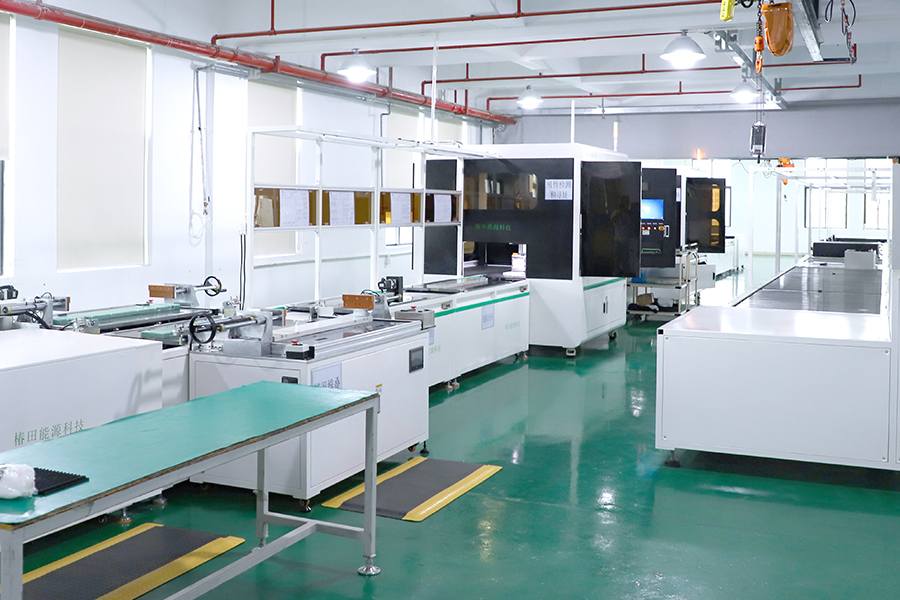

椿田科技基于MES+ERP全数字化生产体系，结合五轴精密加工、柔性钣金工艺，打造标准化、可溯源的液冷PACK箱体制造流程，每一道工序均匹配严苛的品控标准，兼顾精度、稳定性与量产效率。
1. 前置DFM工艺优化，从源头规避制造缺陷
区别于常规加工厂“先加工后整改”的模式，椿田在项目启动阶段提供免费DFM专业分析服务，针对液冷PACK箱体的流体结构、密封槽位、焊接布局、装配逻辑进行全方位优化。结合多年流体设备制造经验，优化薄壁结构应力分布、调整密封槽圆角参数、简化复杂装配结构，在不改变产品功能的前提下，降低加工难度、规避焊接变形与渗漏风险，同时压缩30%以上的后期改造成本，大幅缩短新品落地周期。

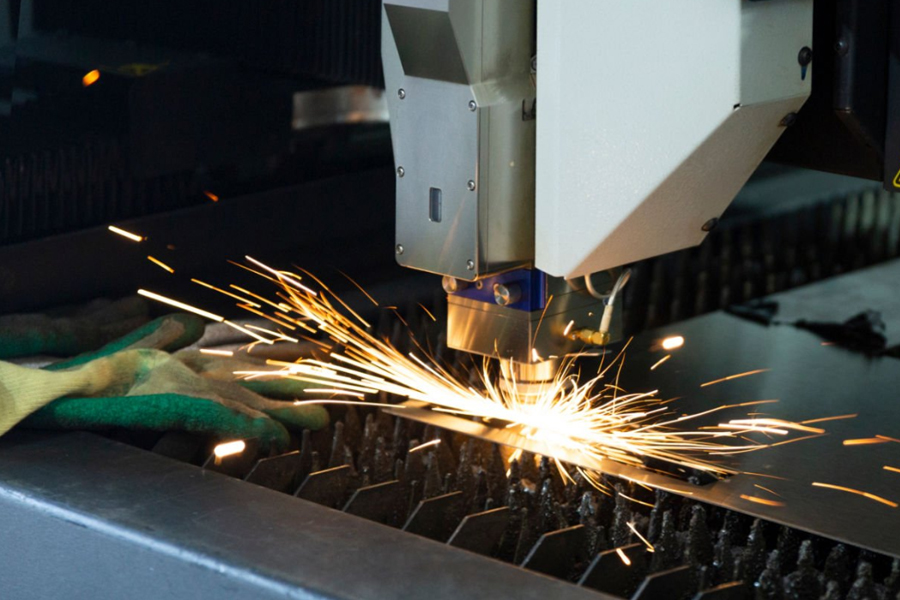

2. 高精度激光切割，保障基材轮廓一致性
箱体基材优选铝合金、304/316L不锈钢等适配液冷场景的材质，采用高精度光纤激光切割工艺，切割精度控制在±0.02mm，孔位、切口无毛刺、无变形。针对厚板基材，切割后增设振动时效处理，彻底消除板材残余应力，避免后续折弯、焊接工序出现形变偏差，保障每一批次基材轮廓、尺寸高度统一，为后续精密成型奠定基础。
3. 数控精密折弯，严控结构成型精度
采用全自动数控折弯设备，结合精准折弯系数算法，根据箱体板材厚度、结构角度定制折弯参数，全程规避板材划痕、角度偏差、边角变形问题。针对PACK箱体方形腔体、异形接口、加强筋结构，采用分步折弯、定位工装辅助工艺，确保箱体整体方正度、垂直度达标，成型后整体尺寸公差严格控制在±0.05mm以内，满足精密装配要求。
4. 低变形精密焊接，杜绝腔体渗漏隐患
焊接是液冷PACK箱体制造的核心关键工序，直接决定密封性能与结构稳定性。椿田采用CMT冷焊+氩弧焊复合工艺，搭配机器人焊接工作站，针对箱体拼接缝、法兰焊缝、管路接口焊缝进行全自动焊接。通过预置反变形、优化焊缝顺序、分层焊接三大工艺手段，将整体焊接变形量控制在≤0.8mm/㎡，有效避免薄壁箱体焊接翘曲、应力集中问题。焊接完成后全员人工探伤+无损检测，彻底排查虚焊、夹渣、微裂纹等隐患，从工艺层面杜绝冷却液渗漏风险。
5. 五轴CNC精加工，实现微米级装配精度
针对箱体法兰密封面、O型圈安装槽、管路连接孔、定位基准面等核心精密部位，采用五轴加工中心进行整体精铣加工，可实现多面一次成型，减少多次装夹带来的基准偏移误差。精加工后关键平面粗糙度可达Ra0.8μm以下，平面度精准控制在≤0.2mm/m²，完美匹配密封件贴合要求，从精度层面保障液冷系统长期运行无渗漏、无泄压。
6. 多级防腐表面处理，适配长期液冷工况
针对液冷系统高湿、多介质、长期循环的特殊工况，摒弃普通喷漆工艺，采用定制化多级表面处理方案：不锈钢箱体采用抛光、钝化、防氧化处理；铝合金箱体采用硬质阳极氧化+静电喷粉双重防护，涂层均匀致密、附着力强，可耐受冷却液长期浸泡、高低温循环冲击，有效杜绝氧化、腐蚀、涂层脱落问题，大幅延长箱体使用寿命。同时表面处理全程标准化，兼顾防腐性能与设备外观整洁度。
7. 全性能检测+压力密封测试，出厂全检溯源
依托完善的TQM全面品质管理体系，搭建全维度检测流程：尺寸精度采用激光干涉仪精准检测，形位公差、装配尺寸100%核验；每台箱体均开展水压测试、气密性测试、保压测试，模拟实际液冷运行压力与工况，保压无压降、无渗漏方可进入组装环节。同时依托成熟的整机组装工艺，完成PACK过滤模组、管路配件、密封组件、接线配套等全套配件集成装配，严格按照行业装配标准校准调试，确保整机适配度、密封性、运行稳定性达标。所有生产、组装、检测数据全程录入MES系统，实现全流程溯源，完全满足工业液冷设备的严苛交付标准，成品无需客户二次加工、二次组装，可直接投入使用。

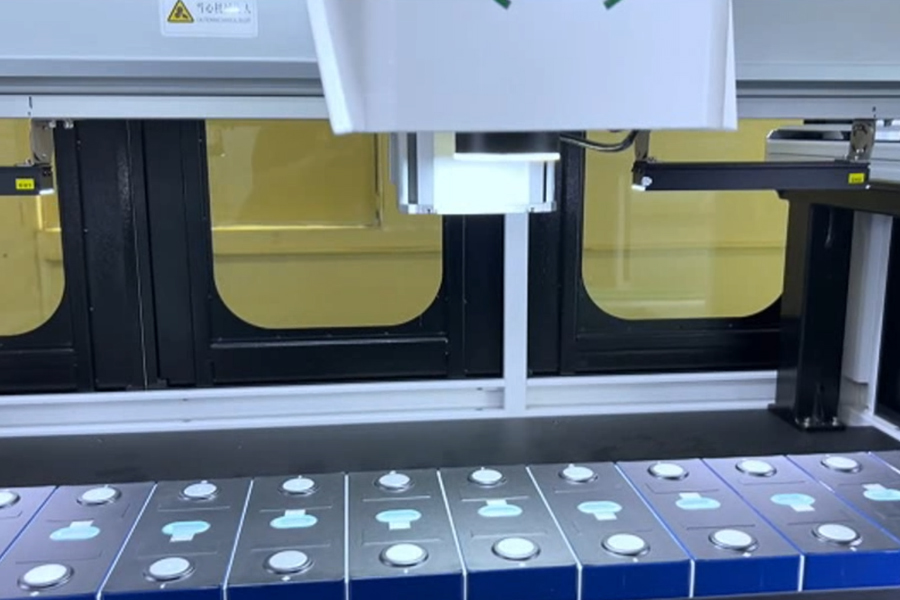

8. 整机成套组装，端到端一站式直发交付
区别于行业仅提供裸箱体加工的服务模式，椿田科技具备完整的液冷PACK箱体整机集成组装能力，打造真正意义上的端到端交付服务。我们可根据客户设备参数与工况需求，完成过滤组件、密封套件、管路系统、固定配件等全套配套件的标准化集成组装，全程在洁净、标准化组装车间完成，规避零散装配带来的适配偏差、密封不严等问题。组装完成后进行整机联动测试、压力复测、外观质检，确保整机性能稳定、参数合规。客户收货后无需额外对接多方供应商、无需二次组装调试，可直接装机使用，大幅节省客户采购成本、对接成本与项目落地周期，同时支持批量整机直发、全球交付，适配国内外各类项目落地需求。
椿田智造：液冷PACK箱体制造核心优势
相较于普通钣金加工厂商，椿田科技依托高端制造资质与柔性生产体系，在液冷PACK箱体定制量产中具备多重差异化优势：
资质合规保障：通过ISO9001、IATF16949、ISO14001等多项国际体系认证，全流程标准化生产，产品适配新能源、工业流体设备高端准入标准；
柔性交付能力：柔性产线适配小批量定制、大批量量产需求，支持3天快速打样，高效响应客户新品研发与批量交付需求；
高性价比优势：自研数字化生产体系优化工艺流程，剔除冗余成本，同等精度与品质下，制造成本较欧美厂商低30%，具备极强外贸竞争力；
一站式端到端交付：打破单一加工局限，覆盖箱体制造、配件集成、整机组装、性能调试、成品直发全流程，无需客户二次加工组装，实现“收货即用”，大幅简化客户采购流程、缩短项目落地周期；
全球化交付体系：依托海外生产基地与欧洲前置仓，实现就近交付，快速响应国内外液冷设备厂商的定制订单需求。
液冷PACK箱整机品质，核心取决于精度控制、变形治理、密封工艺、防腐防护、整机集成适配五大核心制造能力，绝非普通钣金单一加工可替代。椿田科技凭借十余年精密柔性智能制造积淀，摆脱传统裸箱加工的行业局限，以数字化生产体系、微米级加工工艺、全链路品控标准+成熟整机组装能力，攻克液冷箱体渗漏、变形、腐蚀、精度不足、整机适配差等行业痛点。可为数据中心、储能电站、高端工业设备领域客户提供定制化箱体制造+整机成套组装+端到端直发的一站式解决方案，交付即用型高品质液冷PACK过滤机箱，助力液冷散热系统高效、安全、长效运行，全方位为客户降本提效。
